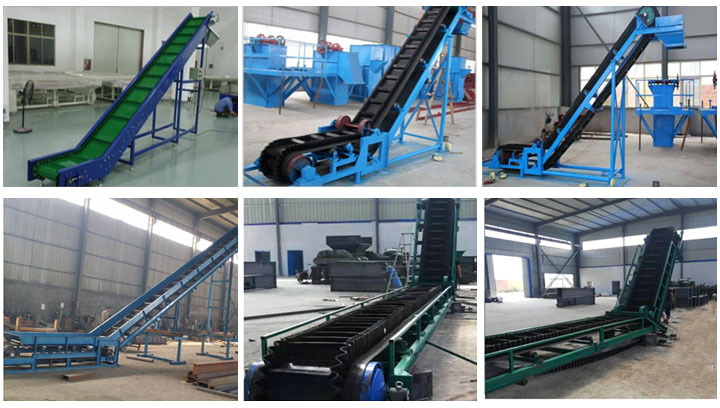

DJ型大傾角皮帶輸送機具有通用帶式輸送機結構簡單、運行可靠，維修方便等優點，具有可大傾角(90度垂直)輸送、結構緊湊、占地少等特點，因而是大傾角(或垂直)輸送的理想設備。
大傾角皮帶輸送機視頻-煤炭輸送

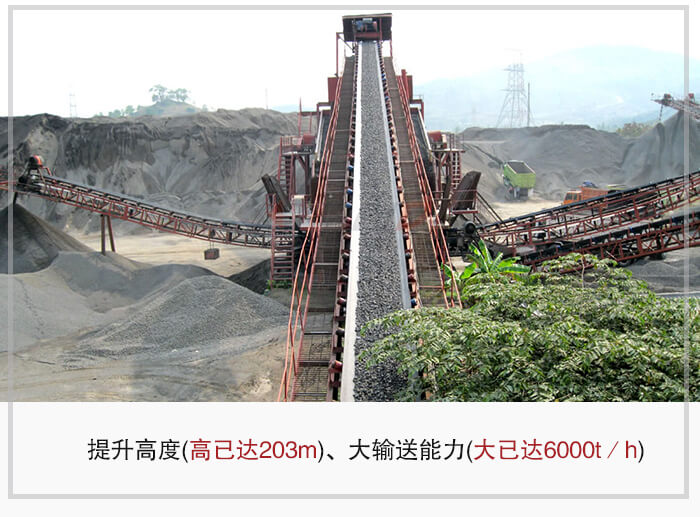

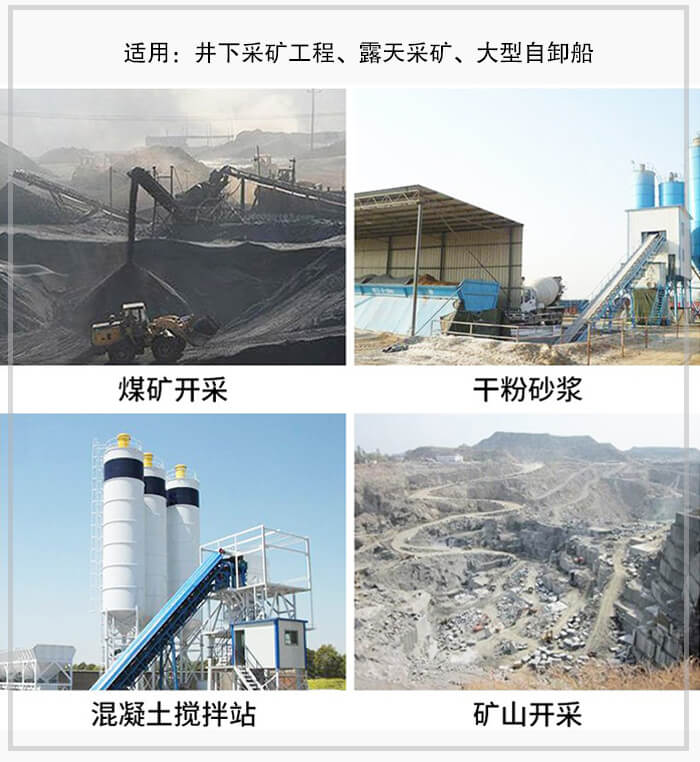

大傾角皮帶輸送機廣泛用于煤炭、冶金、建筑、糧食、化工、電力等部門。通過多年的不懈努力，提升高度(高已達203m)、大輸送能力(大已達6000t／h)，在井下采礦工程、露天采礦、大型自卸船等方而都有所采用，并在國內首創用于鋼廠的高爐上料產生了良好的經濟效益。

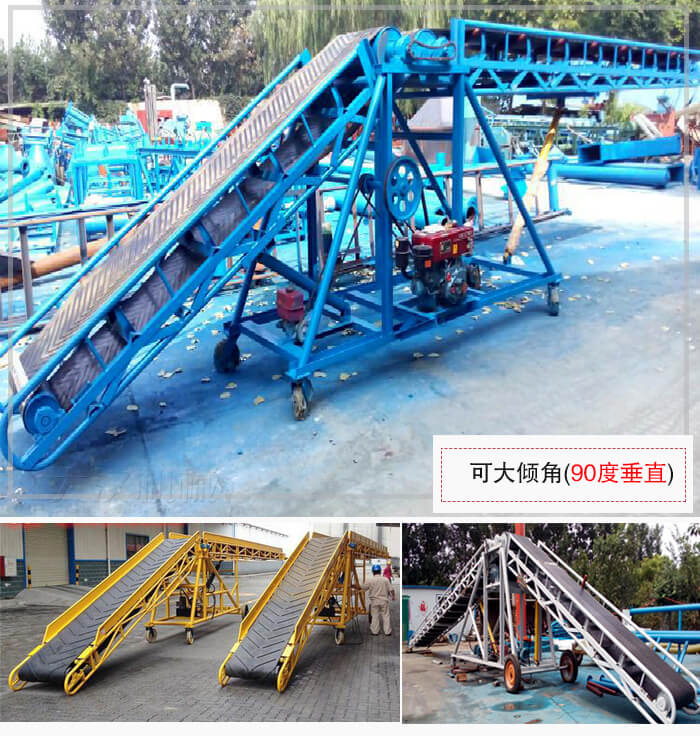

1.大傾角皮帶機的輸送傾角大，大可達90°，是大傾角輸送和垂直提升的理想設備。因此可以節約占地面積，節省設備投資和土建費用，取得良好的綜合經濟效益。
例如，某用戶欲將煤炭提升到20m高的料倉頂，如采用擋邊機以45°傾角輸送，則機長僅需28.3m(水平機長20m)；而如果采用垂直輸送的擋邊機，那么，水平機長可以控制在6m以內。
2.結構簡單。
如前所述，各主要部件均可與通用帶式輸送機通用，給使用、維修帶來方便。
3.運行可靠。
沒有埋刮板輸送機經常出現的卡鏈、飄鏈、斷鏈現象和斗式提升機經常發生的打滑、掉斗現象。它的可靠度幾乎與通常帶式輸送機相等，運行平穩、噪聲小。
4.由于不存在裝料時的挖掘阻力和運行時物料的內摩擦、外摩擦阻力，因此能耗小。
例如，在魯南化肥廠使用的兩臺提升高度各為19.28m、輸送能力各為25t／h的輸送碎煤的垂直擋邊機，其每臺的裝機功率僅4kW，而被它們所取代的四臺原有埋刮板輸送機的總裝機功率為44kW。
5.垂直擋邊機還可以在機頭和機尾設置任意長度的水平輸送段，便于和其他設備銜接。
| 帶寬B（mm） | 300 | 400 | 500 | 650 | 800 | |||||||||
| 擋邊高 | 40 | 60 | 60 | 80 | 80 | 120 | 120 | 160 | 120 | 160 | 200 | 240 | ||
| 部分輸送傾角輸送量Q3/h | 30° | 15 | 14 | 20 | 34 | 46 | 71 | 104 | 120 | 128 | 157 | 195 | 235 | |
| 45° | 11 | 10 | 14 | 26 | 35 | 57 | 83 | 97 | 102 | 127 | 157 | 195 | ||
| 60° | 8 | 7 | 10 | 18 | 25 | 40 | 58 | 69 | 72 | 90 | 112 | 142 | ||
| 90° | 4 | 4 | 5 | 10 | 13 | 21 | 31 | 37 | 38 | 48 | 60 | 76 | ||
| 外型尺寸 | 頭輪中心高H2/h（MM） | 350-100 | 1100-2000 | 1300-2000 | 1300-2000 | |||||||||
| 尾輪中心高H2/h（MM） | 335 | 330-490 | 600 | 600 | 600-800 | |||||||||
| 中間段帶面高H2/h（MM） | 450 | 500-700 | 760-800 | 800-850 | 800-1115 | |||||||||
| 中間段地腳寬B2/h（MM） | 480 | 580 | 870 | 1020 | 1220 | |||||||||
| 帶寬B（mm） | 1000 | 1200 | 1400 | |||||||||||
| 擋邊高 | 120 | 160 | 200 | 240 | 160 | 200 | 240 | 300 | 160 | 200 | 240 | 300 | 400 | |
| 部分輸送傾角輸送量Q3/h | 30° | 172 | 216 | 267 | 327 | 275 | 331 | 419 | 466 | 319 | 395 | 500 | 564 | 794 |
| 45° | 137 | 175 | 216 | 271 | 222 | 267 | 347 | 384 | 258 | 318 | 414 | 465 | 680 | |
| 60° | 96 | 124 | 153 | 197 | 158 | 190 | 253 | 178 | 184 | 226 | 302 | 337 | 524 | |
| 90° | 51 | 66 | 83 | 106 | 85 | 102 | 136 | 149 | 98 | 121 | 162 | 180 | 281 | |
| 外型尺寸 | 頭輪中心高H2/h（MM） | 1400-2000 | 1600-2000 | |||||||||||
| 尾輪中心高H2/h（MM） | 600-800 | 800-1000 | 800-1200 | |||||||||||
| 中間段帶面高H2/h（MM） | 800-1200 | 1050-1500 | 1050-1700 | |||||||||||
| 中間段地腳寬B2/h（MM） | 1440 | 1690 | 1890 | |||||||||||
（一）、安裝
1、 安裝前應首先熟悉輸送機圖紙，根據驗收規則驗收組成整機的各部件。
2、 熟悉執行《機械設備安裝工程施工及驗收規范》有關安裝技術要求。
3、安裝順序：

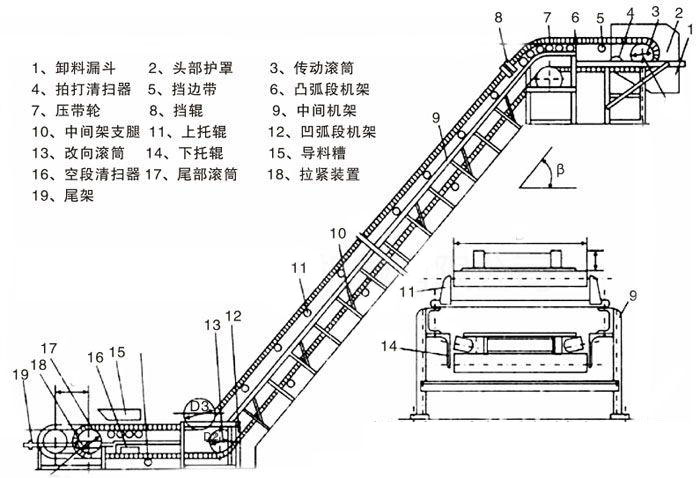

一般是：劃中心線—安裝機架（頭架-尾架-支腿-中間架），安下托輥—安裝波狀擋邊帶—安裝電動滾筒—安裝改向滾筒—安裝壓帶輪—安裝上托輥組—安裝拉緊裝置—安裝漏斗、護罩、導料槽等。
4、安裝注意事項：
（1）全部滾筒、托輥安裝后均應轉動靈活不應有卡滯現象。
（2）輸送機機架中心線應與輸送機縱向中心線重合，允許≤3mm的偏差，并應保證在任意25m長度內的直線度為5mm。
(3) 滾筒軸線與水平面的平行度為滾筒軸線的長度的1/1000。
(4) 滾筒軸線對輸送機機架中心線的垂直度為滾筒軸線長度的2/1000滾筒、托輥中心線對輸送機機架中心線的對稱度為3.0mm。
5、清掃器安裝后，其刮板與輸送帶在滾筒軸線上的接觸長度不得小于85%。
