絞龍螺旋輸送機介紹

絞龍螺旋輸送機簡稱絞龍輸送機，是利用旋轉的螺旋將被輸送的物料沿固定的機殼內推移而進行輸送工作，常用在冶金、化工、電廠、飼料廠、糧食、煤礦、垃圾等。 本產品規格有(管式、U型）(單軸、無軸），殼體葉片材質可選擇碳鋼、不銹鋼，可根據輸送物料顆粒度、輸送量、輸送距離，合理選型設計，做到不卡料、不架拱、出料順暢，免費提供參數、圖紙。

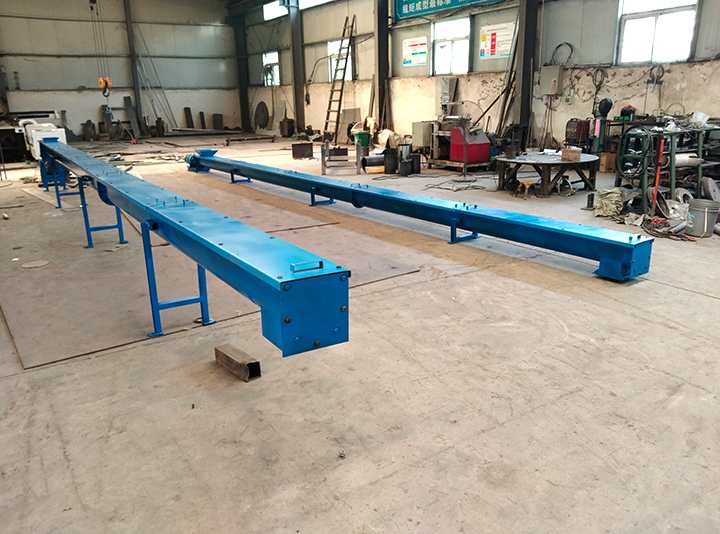

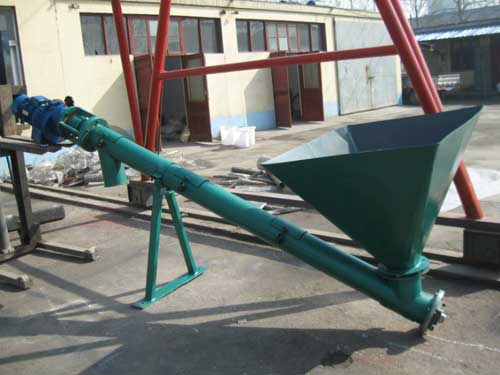

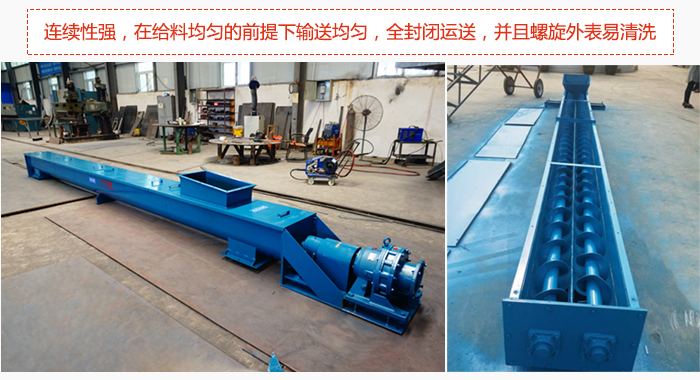

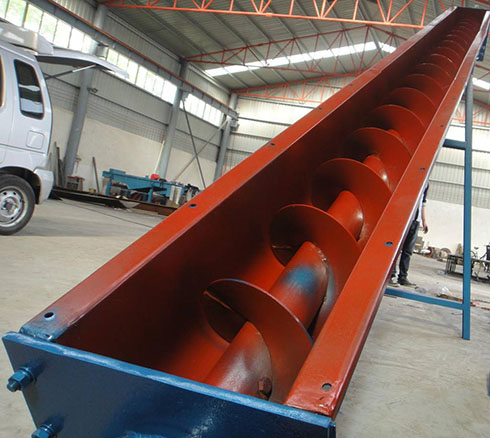

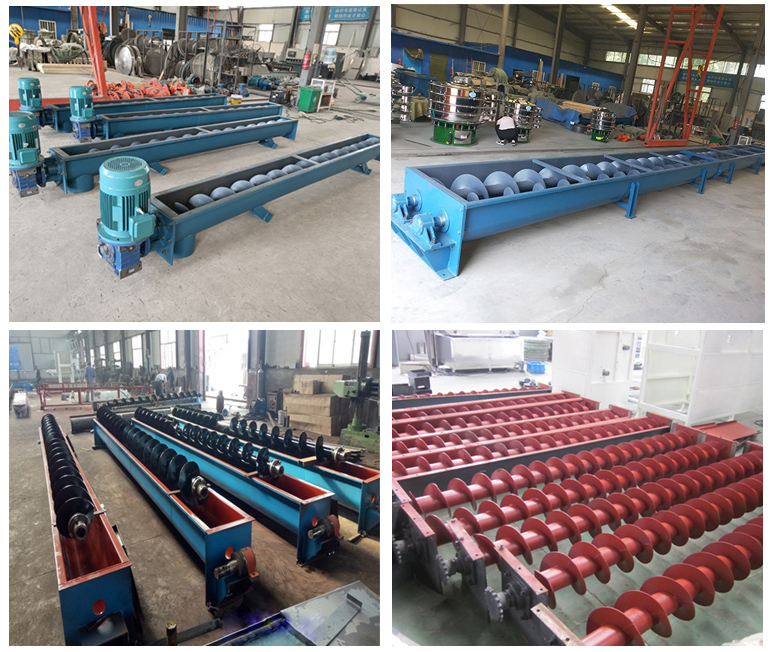

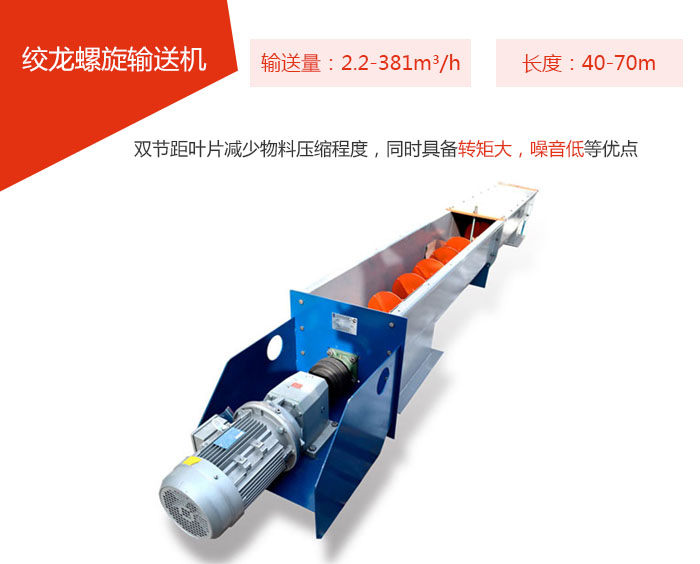

產品實拍

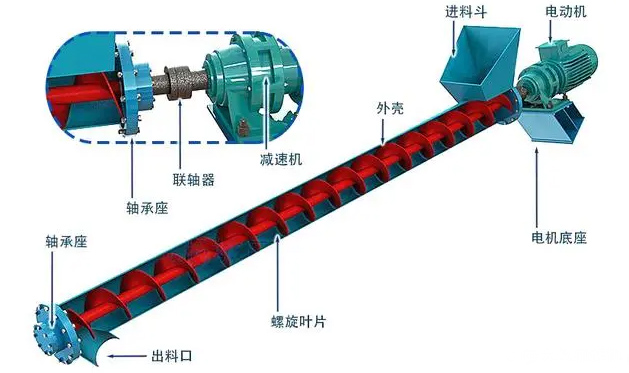

絞龍螺旋輸送機結構

絞龍螺旋輸送機通常由一個槽或管組成，其中包含一個盤繞在軸上的螺旋葉片，一端驅動或兩端驅動，或者包含一個"無軸螺旋"，只有一端驅動。

料槽：是一個U形容器，物料在輸送過程中被封閉在其中（圖）。槽通常由鋼板制成，并提供標準長度。如果需要更長的槽，則將更多數量的此類單元連接在一起。

螺旋軸：它是由一根長而窄的且具有一定厚度的鋼板扭成螺旋狀纏繞而成，這些標準螺紋焊接到中心軸上，或者，輸送元件在吊架的幫助下沿槽的長度懸掛。

驅動端和卸料端：又稱為箱體，在驅動端，軸連接到錐齒輪，動力通過軸傳遞到螺旋葉片，軸圍繞軸旋轉并保持靠近槽的底部。進料通常通過進料口加入，從而提供均勻的物料流。在卸料端，使用開口槽或開口底部槽來接收材料。

絞龍螺旋輸送機適用行業

蛟龍螺旋輸送機適用于粉狀，塊狀，顆粒狀物料如：面粉，谷類，水泥，化肥，灰渣，砂子，石子，煤粉等物料。管狀螺旋不宜輸送易變質，腐蝕和易結塊的物料。在糧食及食品行業可輸送：大豆，花生，淀粉，奶粉，食鹽，砂糖等物料同時兼具攪拌功能。

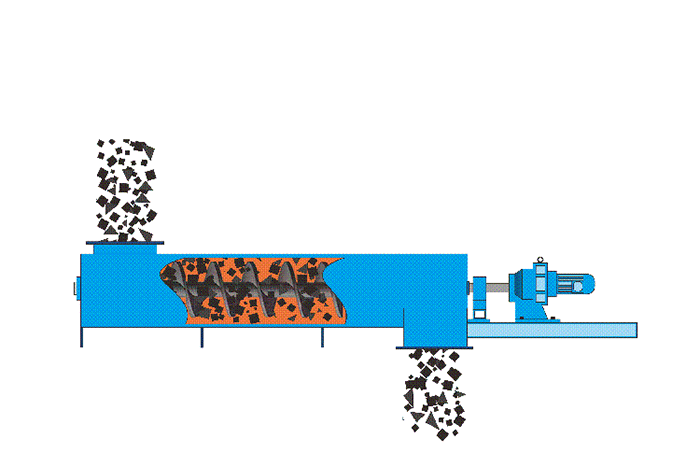

工作原理

絞龍螺旋輸送機是利用旋轉的螺旋將被輸送的物料沿固定的機殼內推移而進行輸送工作，頭部及尾部軸承移至殼體外，吊軸承采用滑動軸承設有防塵密封裝置，軸瓦一般采用粉末冶金，輸送水泥采用毛氈軸瓦，吊軸和螺旋軸采用滑塊連接。

絞龍螺旋輸送機特點

1、小直徑、高轉速、變螺距等設計，可以確保物料能夠更加順暢、快速、均勻地送料，輸送更加；

2、出料端設有清掃裝置,整機噪聲低、適應性強,進出料口位置布置靈活；

3、輸送距離根據機形不同而不同，一般從2米到70米；

4、密封性能好，整機噪聲低、還可保證環境衛生和所送物料不受污染。

絞龍螺旋輸送機技術參數

型號規格		直徑	螺距	轉速（r/min）	輸送量（m³/h）	轉速（r/min）	輸送量（m³/h）	轉速（r/min）	輸送量（m³/h）	轉速（r/min）	輸送量（m³/h）
		D	S	n	φ＝0.33	n	φ＝0.33	n	φ＝0.33	n	φ＝0.33
小型	LS100	100	100	140	2.2	112	1.7	90	1.4	71	1.1
	LS125	125	125	125	3.8	100	3	80	2.4	63	1.9
	LS160	160	160	112	7.1	90	5.7	71	4.5	56	3.6
	LS200	200	200	100	12.4	80	9.9	63	7.8	50	6.2
中型	LS250	250	250	90	21.8	71	17.2	56	13.6	45	10.9
	LS315	315	315	80	38.8	63	30.5	50	24.2	40	13.4
	LS400	400	355	71	62.5	56	49.3	45	38.6	36	31.7
大型	LS500	500	400	63	97.7	50	77.6	40	62	32	49.6
	LS630	630	450	50	138.5	40	110.8	32	88.6	25	69.3
	LS800	800	500	40	198.5	40	110.8	32	88.6	25	69.3
特大型	LS1000	1000	560	32	277.9	25	217.1	20	173.7	16	139
	LS1250	1250	630	25	381.7	20	305.4	16	244.3	13	198.5

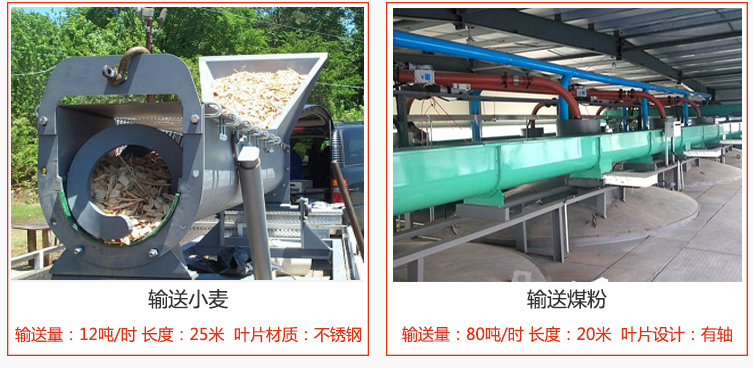

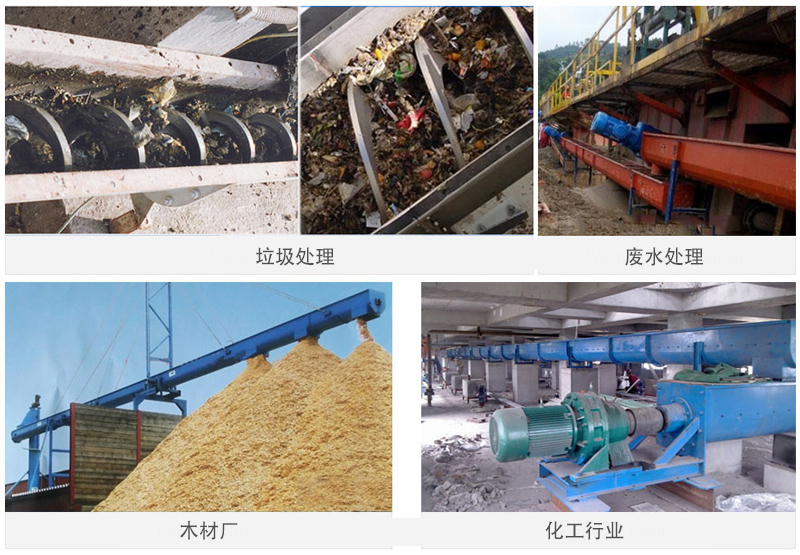

使用現場

絞龍螺旋輸送機選型

1、輸送速度

輸送速度可以進步輸送能力。在以輸送帶作牽引件且輸送長度較大時，輸送速度日趨增大。但高速運轉的帶式輸送機需留意振動、噪聲和啟動、制動等題目。對于以鏈條作為牽引件的輸送機，輸送速度不宜過大，以防止增大動力載荷。同時進行工藝操縱的給料機，輸送速度應按出產工藝要求確定。

2、輸送量

絞龍螺旋輸送機輸送能力是指單位時間內輸送的物料量。在輸送散狀物料時，以每小時輸送物料的質量或體積計算;在輸送成件物品時，以每小時輸送的件數計算。在與直線振動篩旋振篩超聲波振動篩等振動篩設備配套時，要計算振動篩的進料量，控制輸送量。多數的輸送機在設計生產前就要考慮是否與其他的生產設備配套使用，以便于合理的設計輸送機的型號。

3、構件尺寸

輸送機的構件尺寸包括輸送帶寬度、板條寬度、料斗容積、管道直徑和容器大小等。這些構件尺寸都直接影響螺旋給料機的輸送能力。

4、輸送長度和傾角

輸送線路長度和傾角大小直接影響輸送機的總阻力和所需要的功率?，F(xiàn)在輸送機有許多的類型，有直接平行給料的，有的是帶有一定的傾斜角，所以在絞龍螺旋輸送機選型時要說明這些使用條件。
