產品簡介：ZSG系列礦用振動篩采用自同步振動原理，高耐磨材質篩板，篩網更換方便，主要用于礦山、冶金、煤炭、電力、建材、耐火材料等行業大塊狀物料及中小顆粒物料的篩分。
進料粒度：≤150mm 篩孔尺寸：3-50mm
處理能力：5-500t/h
應用物料：礦石、礦粉、礦渣、石英礦、焦炭、石油焦、鐵礦石、海砂礦、河沙等。
咨詢報價銷售熱線：0373-268 2333

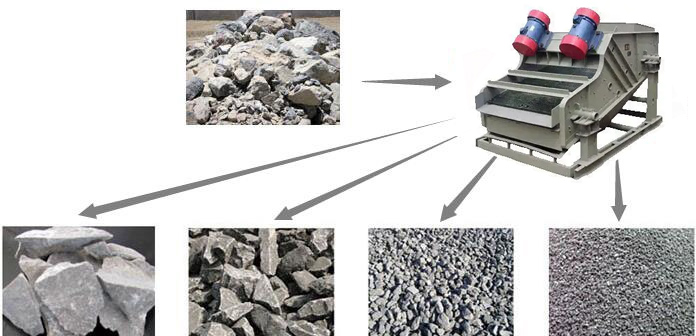

ZSG系列礦用振動篩是礦山冶金上專用的篩分設備，體積大、激振力強（16Hz振頻），篩分產量大（10-460t/h），用來對礦石礦粉礦渣、石油焦煤炭、耐火材料等大塊狀或中小顆粒物料進行篩分，不僅能在石料破碎前進行預先篩分，還能對破碎后的石料進行檢查篩分，合理分級成不同規格的物料。
1、高振動頻率、低振幅能有效降低泥漿的表面張力，有利于細、重物料的分離和分層，加速細、重物料的滲透。
2、采用夾層篩網可增加單層孔徑，延長篩網壽命，防止粘連和磨損。
3、多通道進料，篩面利用率高，設備容量大，功耗低。
4、橡膠彈簧支撐篩框，可隔振吸音，噪音低，設備動載荷小。
5、篩體側板與所有連接梁均使用環槽鉚釘連接，篩框整體強度，剛度高，使用壽命長。

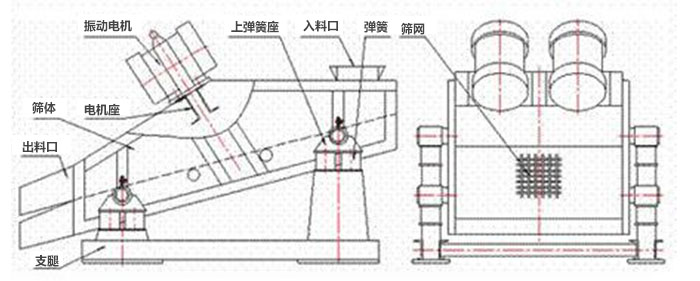

ZSG系列礦用振動篩是利用振動電機或普通電機外拖動或自振源驅動，使篩體沿激振力方向作周期性往復振動，物料在篩面上沿直線方向作拋物線運動，從而達到篩分目的。ZSG系列礦用振動篩由激振裝置、篩箱、防塵罩、落料斗、減振裝置、底座等部分組成。ZSG系列礦用振動篩工作時，由激振器產生的激振力通過篩箱傳遞給篩箱內的篩面上，因激振器產生的激振力為縱向力，迫使篩箱帶動篩網面作縱向前后位移，在一定條件下，篩網面上的物料因受激振力作用而被向前拋起，落下時小于篩孔的物料則透篩而落到下層，物料在篩網面上的運動軌跡為拋物運動，由于這樣周而復始的物料運動，物料從入料端落入篩箱后，迅速前進、松散、透篩，完成篩分作業。

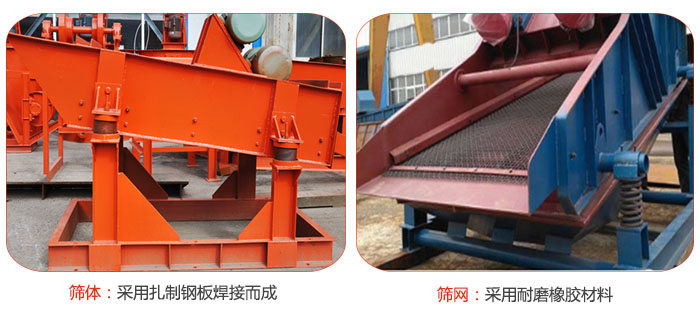

ZSG系列礦用振動篩有篩箱、振動電機、減振系統及底架等組成。篩箱由篩框、篩板、襯板等組成。篩機側板采用優質鋼板制作而成，側板與橫梁、激振器底座采用高強度螺栓或環槽鉚釘連接，結構合理，堅固耐用。

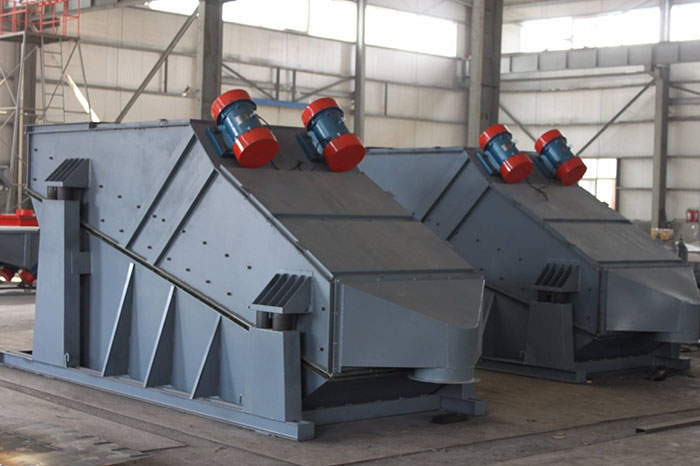

ZSG系列礦用振動篩采用振動電機做為激振源，調節振動電機激振力的大小，可以改變篩機的振幅。
減振系統有橡膠彈簧、支承座等組成。本系列振動篩振動電機安裝方式可分為上振式和側振式，減振裝置安裝方式可分為座式或吊掛式。還可以根據用戶需要進行設計制造。

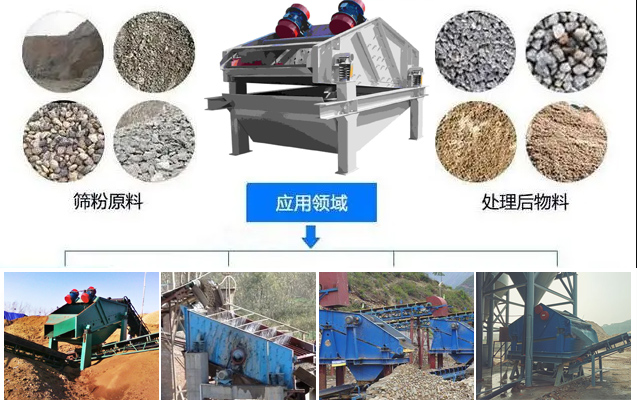

礦用振動篩用于洗煤廠、焦化廠、礦山、電廠、疏通公司、冶金、煤炭、冶金、建材、公路建設、耐火材料、輕工酒精、煤礦、泥漿、水泥、選礦、石化等行業。
| 型號 | 入篩粒度 | 處理能力(t/h) | 配用振動電機 | 電壓 | 功率 | 振頻(Hz) | 雙振幅 | 有效篩面(m2) | 單支點動負荷(N) |
| ZSGB-0918 | ≤250 | 10-100 | YZO-20-6 | 380 | 2.0×2 | 16 | 6-8 | 1.62 | 900 |
| ZSGB-1020 | 10-180 | YZO-20-6 | 2.0×2 | 2.0 | 1300 | ||||
| ZSGB-1224 | 10-200 | YZO-30-6 | 2.5×2 | 2.88 | 1620 | ||||
| ZSGB-1030 | 15-250 | YZO-30-6 | 2.5×2 | 3.0 | 1850 | ||||
| ZSGB-1530 | 20-350 | YZO-50-6 | 3.7×2 | 4.5 | 2810 | ||||
| ZSGB-1540 | 30-500 | YZO-75-6 | 5.5×2 | 6.0 | 4650 | ||||
| ZSG2B-1020 | 10-180 | YZO-20-6 | 2.0×2 | 2.0 | 1300 | ||||
| ZSG2B-1224 | 10-200 | YZO-30-6 | 2.5×2 | 2.88 | 1620 | ||||
| ZSG2B-1030 | 15-250 | YZO-50-6 | 3.7×2 | 3.0 | 1850 | ||||
| ZSG2B-1530 | 20-350 | YZO-50-6 | 3.7×2 | 4.5 | 2810 | ||||
| ZSG2B-1540 | 30-500 | YZO-75-6 | 5.5×2 | 6.0 | 4650 |
| 型號 | 篩面面積 | 篩面傾角 | 給料粒度 | 篩孔尺寸 | 處理量 | 振動頻率 | 雙振幅 | 激振器 | 配用電機 | |
| ㎡ | ° | mm | mm | t/h | Hz | mm | 型號 | 功率Kw | 電壓V | |
| ZSGB-1536 | 5.4 | 15 | >200 | 3 5 10 15 20 25 |
50-360 | 12 | 8-12 | JZ-75-6 | 2×4.0 | 380 |
| ZSGB-1540 | 6 | 15 | 50-400 | JZ-75-6 | 2×4.0 | |||||
| ZSGB-1836 | 6.48 | 15 | 60-460 | JZ-100-6 | 2×5.5 | |||||
| ZSGB-1550 | 7.5 | 15 | 70-400 | JZ-100-6 | 2×5.5 | |||||
| ZSGB-1848 | 8.64 | 15 | 80-500 | JZ-130-6 | 2×5.5 | |||||
| ZSGB-2040 | 8 | 15 | 80-560 | JZ-130-6 | 2×5.5 | |||||
| ZSGB-2050 | 10 | 15 | 90-600 | JZ-160-6 | 2×7.5 | |||||
| ZSG2B-1536 | 5.4 | 15 | 50-360 | JZ-100-6 | 2×5.5 | |||||
| ZSG2B-1540 | 6 | 15 | 50-400 | JZ-100-6 | 2×5.5 | |||||
| ZSG2B-1836 | 6.48 | 10 | 60-460 | JZ-130-6 | 2×5.5 | |||||
| ZSG2B-1550 | 7.5 | 15 | 70-400 | JZ-130-6 | 2×5.5 | |||||
| ZSG2B-1848 | 8.64 | 15 | 80-500 | JZ-180-6 | 2×7.5 | |||||
| ZSG2B-2040 | 8 | 15 | 80-560 | JZ-180-6 | 2×7.5 | |||||
| ZSG2B-2050 | 10 | 15 | 90-600 | JZ-200-6 | 2×7.5 | |||||
