TD/TH/NE斗式提升機圖紙外形及地腳尺寸匯總

新鄉市大漢振動機械是專業生產、設計提升設備的斗式提升機廠家,應廣大客戶的需求,匯集各斗式提升機型號及斗式提升機圖紙,以供用戶參考使用:

一、TD斗式提升機外形圖及地基尺寸:

TD斗式提升機內部結構圖展示

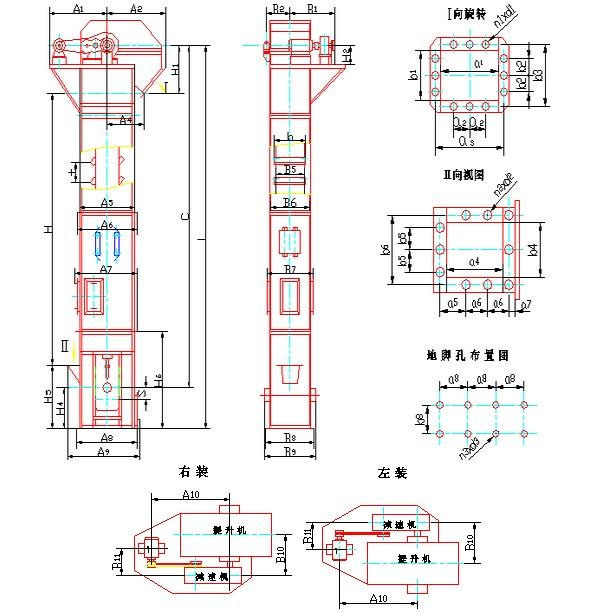

圖1:TD斗式提升機結構圖

斗提機型號 TD100 TD160 TD250 TD315 TD400 TD500
輪廓高度L C+1100 C+1363 C+1535 C+1640 C+1790 C+1865
整機結構 H
H4
S
C-820
600
200
C-930
700
250
C-1250
800
250
C-1245
850
250
C-1500
950
250
C-1700
900
250
料斗 t
b
200
100
350/280
160
450/360
250
500/400
315
560/480
400
625/500
500
地腳孔 a3
b3
n3
d3
200
310
8
Φ18
250
400
8
Φ18
300
538
8
Φ18
300
648
8
Φ18
400
768
8
Φ22
400
900
8
Φ22
上、下部機殼及外形輪廓 H3
H6
A2
A6
A7
B2
B4
B5
970
1210
692
776
1050
220
370
330
1185
1500
985
996
1235
295
461
475
1320
1800
1175
1266
1600
394
596
610
1488
1800
1200
1266
1700
440
706
710
1500
2000
1350
1558
1980
535
828
835
1655
2300
1410
1610
2200
605
980
1000
中部機殼 A4
A5
B3
776
805
390
982
1021
525
1152
1302
682
1254
1400
794
1548
1580
920
1570
1630
1040
卸料口 H1
A3
a1
a2
a3
b1
b2
b3
n1
d1
520
438
334
120
390
224
95
280
12
Φ12
630
548
365
150
431
315
150
381
12
Φ12
750
713
600
200
676
450
200
526
12
Φ12
795
763
560
230
638
560
230
638
12
Φ12
850
824
670
295
758
670
295
758
12
Φ14
1000
885
700
355
880
780
300
800
12
Φ18

二、TH斗式提升機外形圖及地基尺寸:

TH斗式提升機內部結構圖紙展示

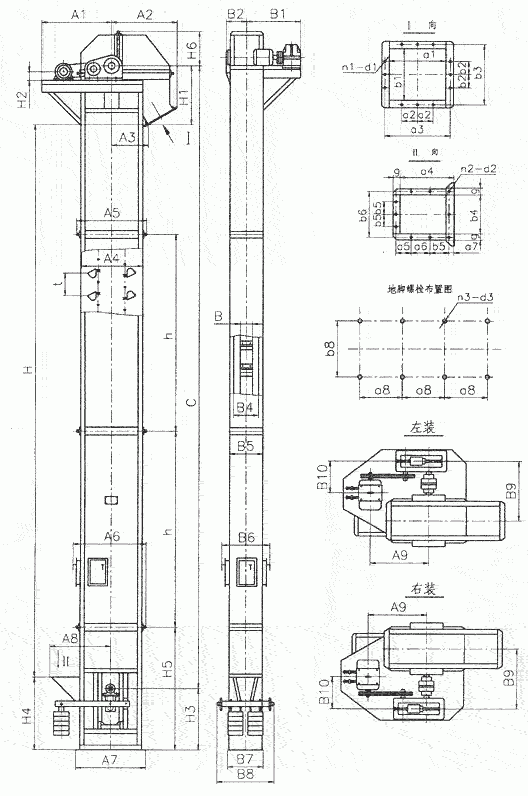

圖2:TH斗式提升機結構圖

TH型斗式提升機主要安裝尺寸:

斗式提升機型號 整機結構尺寸 地腳孔尺寸 上部機殼尺寸 下部機殼尺寸 中部機殼尺寸
L H H3 S ag bg n3×d3 H1 A2 B2 H5 A7 A8 B5 A4 A5 B3 B4
TH160
TH200
TH250
TH315
TH400
TH500
TH630
C+1300
C+1350
C+1500
C+1600
C+1760
C+2300
C+2300
C-750
C-750
C-850
C-900
C-950
C-940
C-950
750
750
850
900
950
1060
1250
200
200
200
250
250
250
300
400
400
340
350
400
360
400
320
425
496
571
658
788
918
6×Φ18
6×Φ18
8×Φ22
8×Φ22
8×Φ22
10×Φ26
10×Φ26
900
900
1000
1120
1250
1400
1600
1000
1000
1190
1267
1394
1545
1706
295
340
376
443
518
579
644
1500
1500
1800
1800
1900
2000
2200
1131
1131
1346
1416
1566
1808
2028
1330
1374
1649
1825
2080
2380
2720
497
506
598
695
793
910
1066
1000
1000
1180
1250
1400
1600
1800
1105
1105
1362
1396
1546
1768
1968
280
255
400
475
560
670
800
385
460
532
621
706
838
968

三、NE斗式提升機外形圖及地基尺寸:

NE斗式提升機內部結構圖紙展示

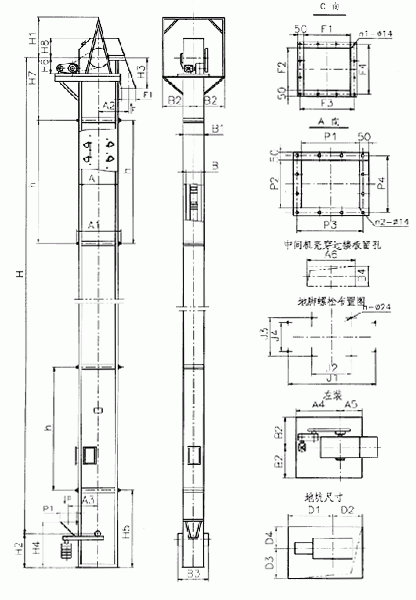

圖3:NE斗式提升機結構圖

NE板鏈斗式提升機外形及基礎安裝尺寸表

型號 NE15 NE30 NE50 NE100 NE150 NE200
機殼形式 I I I I I II
上機殼 H1 523 840 665 741 766 968
H2 1342 2265 1880 2000 1700 1780
卸料口 D1 900 955 1100 1475 1300 1650
D2 800 1000 1000 1200 1200 1500
D3 250 300 350 350 400 550
D4 300 350 400 500 650 650
d1 306/3 356/3 406/3 406/3 456/3 606/4
d2 356/3 406/3 456/3 556/4 706/5 706/5
平臺 p1 1000 602 777 803 1200 1280
p2 104 104 104 130 130 144
p3 1404 2403 1827 1740 1740 1864
p4 521 620 616 729 720 870
p5 1579 2041 2236 2380 23800 2730
p6 2300 2500 2500 2600 3300 4100
中間機殼 M1 1050 1240 1240 1450 1450 1750
M2 1156 1340 1348 1598 1582 1888
M3 450 500 650 800 1060 1120
M4 556 600 780 948 1196 1280
M5 1250 1440 1440 1680 1680 1980
M6 650 700 850 1030 1290 1350
喂料口 R1 800 970 970 1125 1075 1300
R2 250 300 280 400 500 550
R3 250 300 300 400 600 560
R4 1350 1650 1700 2000 2050 2400
r1 306/3 356/3 336/3 456/3 556/4 620/4
r2 306/3 356/3 356/3 456/3 656/5 630/4
下機殼 B1 600 750 750 850 900 1050
B2 2440 2440 2500 2500 2500 3000
B3 830 970 996 1148 1632 2102
基礎尺寸 Z1 1000 1200 1200 1400 1400 1670
Z2 1400 1500 1500 1700 1700 1850
Z3 950 1000 1100 1200 1350 1350
Z4 1300 1400 1700 1900 2350 2350
Z5 554 594 744 916 1176 1250
Z6 400/1 450/1 550/1 600/1 400/1 800/1
Z7 1144 1334 1334 1566 1566 1880
Z8 500/1 600/1 600/1 700/1 700/1 940/2
